RhizoTron?根系表型高光谱成像剖析系统

时间：2023-10-07

作者：海洋之神590官网入口

点击量：

简介：

RhizoTron®根系表型高光谱成像剖析系统可对生长于RhizoBox根盒（带根窗）的作物根系举行高光谱成像剖析和UV引爆发物荧光成像剖析（选配），，，，，，可选配Thermo-RGB成像剖析及冠层表型成像剖析。。。。。。。。系统由主机系统和光谱成像系统组成：主机系统包括系统平台（主机箱）、控制单位、样品托、数据处置惩罚服务器等组成；；；；；；光谱成像系统由光谱成像单位（包括成像传感器、光源、云台等）和自动扫描轴组成。。。。。。。。其主要手艺特点如下：

基于RhizoTron®根窗手艺的高光谱成像剖析手艺，，，，，，可选配差别规格尺寸RhizoBox根系视察作育根盒，，，，，，或自己制作作育根盒；；；；；；可选配多通道智能LED作育台
标配为60度倾斜自动扫描成像，，，，，，同时对RhizoBox根系和幼苗举行高光谱成像剖析和RGB成像剖析，，，，，，可选配其它角度如45度、70度和90度（笔直扫描成像）
可对根系举行UV-MCF紫外光引爆发物荧光高光谱成像，，，，，，以研究剖析根系运动及根系与土壤互作关系、荧光假单胞菌等Avraham Alony and Raphael Linker, 2013）；；；；；；或选配根系Thermo-RGB成像剖析
可选配顶部冠层RGB成像剖析、红外热成像剖析、高光谱成像剖析、叶绿素荧光成像剖析（可选配适于正常作育盆的样品托）

首页| 海洋之神hy590最新官方网站

可选配iPOT数字化植物作育盆或RhizoBox根系作育盒，，，，，，一连监测土壤水分温度、重量、植物生长、光合效率、PI（performance Index）、茎流等心理生态指标，，，，，，可自动收罗土壤渗漏水并举行土壤营养盐剖析
�？？？？？？槭浇峁�，，，，，，具备强盛的系统扩展功效，，，，，，系统平台自动万向脚轮，，，，，，利便移动
可远程控制（选配）、自动运行数据收罗存储等功效

首页| 海洋之神hy590最新官方网站

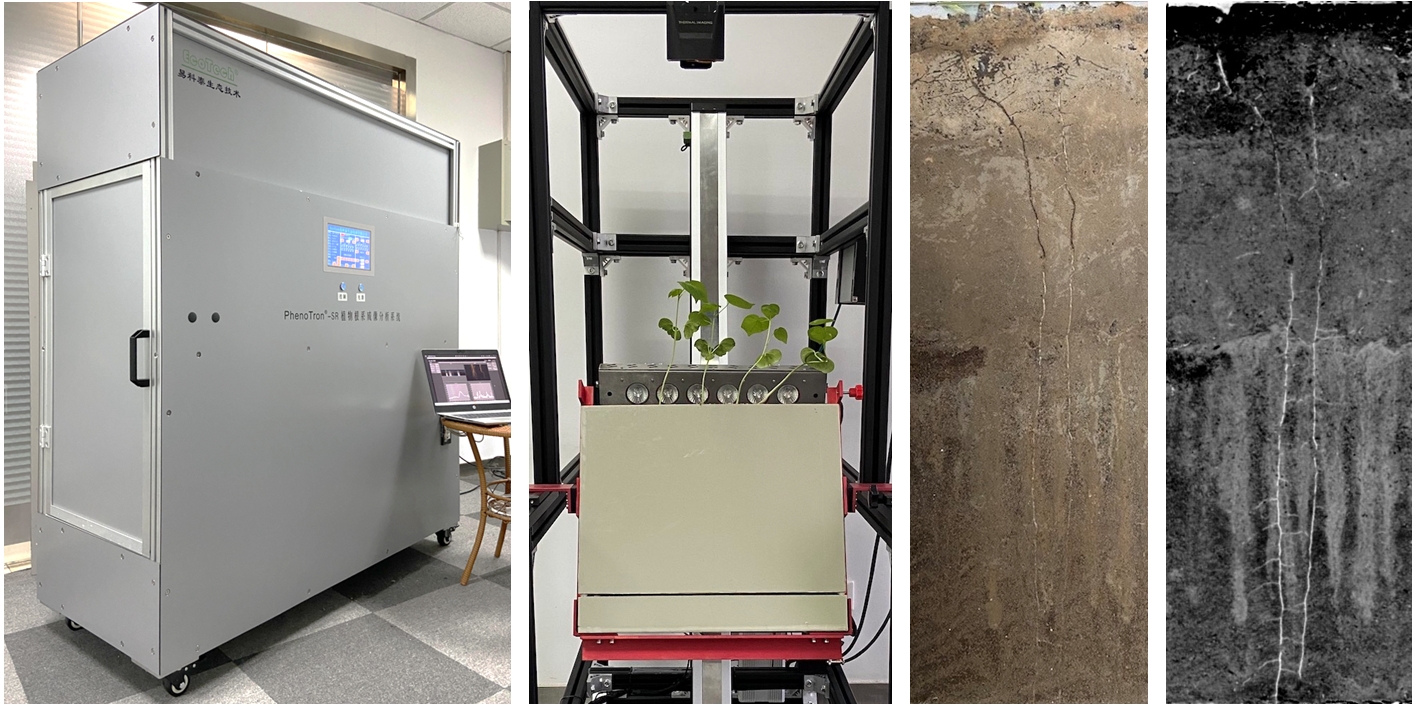

自左至右依次为：RhizoTron®根系高光谱成像剖析系统、系统内部结构图（包括侧面倾斜自动扫描成像平台、RhizoBox、顶部成像传感器等）、棉花根系RGB成像、棉花根系高光谱成像剖析（900-1700nm）

手艺指标：

控制单位为嵌入式操作系统，，，，，，10英寸全中文触控屏，，，，，，利便系统调试、试运行等
触控屏+PC端全中文GUI软件双重控制，，，，，，用户可通过PC端全中文GUI软件实现远程操控相机及平台
支持组合下令：最高可设置10条下令，，，，，，实现无人值守事情
串口通讯和TCP/IP协议，，，，，，实现与单片机的通讯控制和远程通讯协议
内置高清监视镜头、温湿度及光照传感器，，，，，，实时监测主机箱体内部状态及情形参量
标配自动扫描轴60度倾斜，，，，，，可避免倾斜根系作育盒的土壤扰动影响
自动扫描轴推扫速率与精度：1-40mm/s可调，，，，，，移动精度1mm
有用扫描规模：标配100cm
样品托：标配RhizoBox根盒40cm宽（宽度可调，，，，，，40cm为标配最大宽度）、最大高度可达100cm，，，，，，可选配其它规格
样品托盘适配于单个着述育盆或多个小作育盆，，，，，，可凭证客户需求定制
VNIR高光谱成像：

（1）波段规模：400-1000nm

（2）波段数：448通道

（3）光谱区分率：FWHM 5.5nm

（4）空间像素：1024

（5）信噪比400:1

SWIR近红外高光谱成像：

（1）波段规模：900-1700nm

（2）波段数：224通道

（3）光谱区分率：FWHM 8nm

（4）空间像素：640

（5）信噪比：1000:1

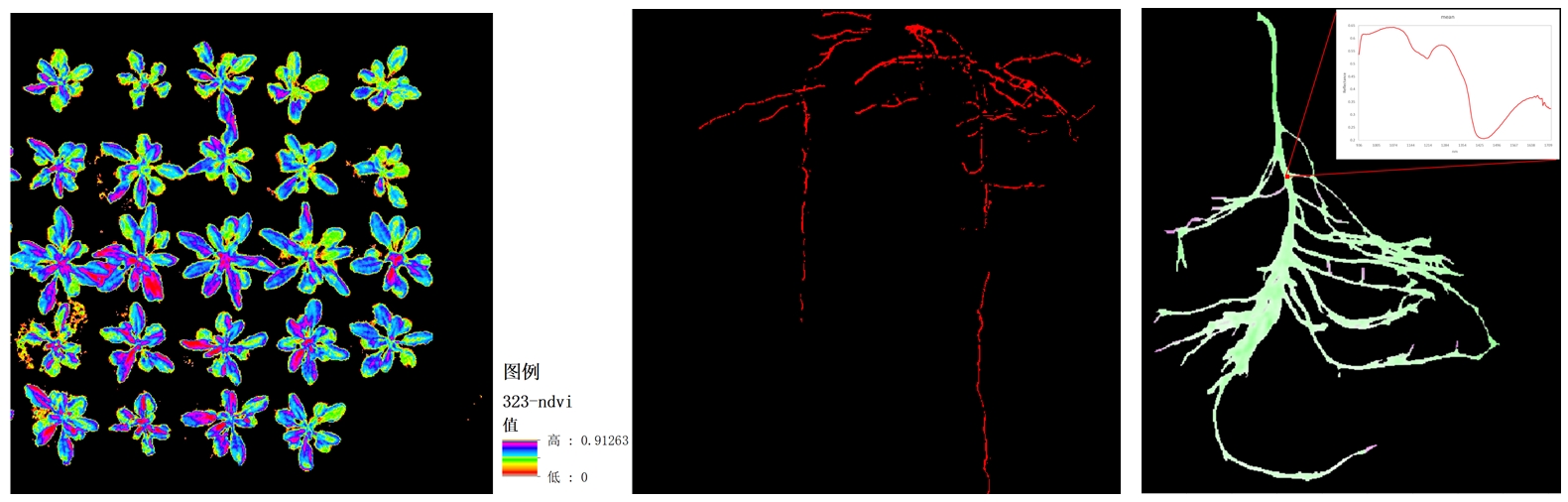

SpectrAPP®高光谱成像剖析软件：可举行光谱融合、ROI选区剖析、光谱剖析、频坦率方图、自动识别差别波段峰值，，，，，，可剖析NDVI、PRI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等近百种光谱指数，，，，，，可凭证需求定制添加光谱指数
标配RGB彩色成像：区分率2448×2048像素，，，，，，CMOS 2/3“传感器，，，，，，帧频74fps，，，，，，信噪比40dB，，，，，，2×2像元融合（binning），，，，，，配备专业植物根系剖析软件

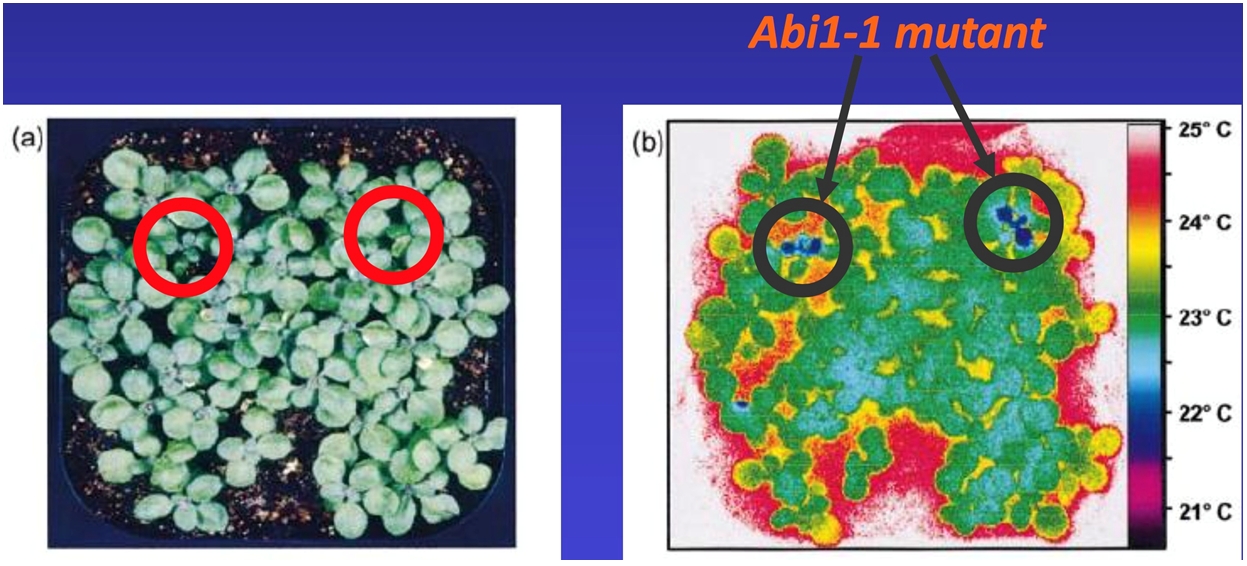

Thermo-RGB成像（选配）：

（1）Thermo-RGB融合剖析手艺，，，，，，包括Thermo-RGB融合剖析软件

（2）红外热成像区分率：640×512像素，，，，，，超区分率模式可达1266×1010像素

（3）丈量温度规模：-25°C－150°C

（4）迅速度：05°C（50mK）@30°C，，，，，，可选配0.03°C迅速度

（5）光谱规模：5－13.5μm

（6）传感器：非制冷红外焦平面感应器，，，，，，已多点校准（具校准证书）

（7）16Mpx RGB成像，，，，，，1/2.8”CMOS传感器

（8）可剖析根系深度、根系宽度、凸包面积、总长、根系面积（相对生物量）等根系表型数据

（9）红外热成像剖析软件具备调色板（自然、彩虹、灰度、梯度等颜色组合）、差值手艺、温度规模设置（以改变颜色漫衍或突出选择规模等）、等温线模式、选区剖析（点、线、多边形等）、温度扫描（显示所选线的温度漫衍曲线等）、剖面温度、时间图等；；；；；；可显示图片信息；；；；；；具备报告模式等；；；；；；可举行控制设置
